| 產品名稱： | 連續逆流洗滌（清洗）機 |
| 產品編號： |
連續逆流洗滌（清洗）機
1. 簡介
連續逆流洗滌（清洗）機是公司第一代連續逆流洗滌（清洗）機，是公司核心產品之一，它凝聚了公司6項自主創新的發明專利技術和know-how，廣泛應用于各種化工原料、樹脂顆粒、塑料顆粒、礦砂等物料的洗滌（清洗）。
2.工作流程及原理
被洗滌（清洗）的原料和洗滌（清洗）溶媒在洗滌（清洗）管（單級或雙級）中，呈相反方向連續推進和流動，形成連續逆流洗滌（清洗），洗滌（清洗）液濃度從進液口至出液口形成連續梯度，全程自始至終保持穩定的溶解度，使用最小量的洗滌（清洗）溶媒，達到最大洗滌（清洗）率。
洗滌（清洗）管配備加熱和保溫裝置，加速洗滌（清洗）速度，短時間內達到最大洗滌（清洗）率。
配備的冷凝器將過程中揮發的溶劑冷卻回收，重新進入洗滌（清洗）管中。
3.效率和質量指標
料液比：≤1:8～10。
清洗后原料中溶劑殘留率：≤0.1%。
配備擠出機，排放的渣料殘留含液率≤75%。
4.適用技術條件
4.1. 洗滌（清洗）溶媒
適合：水、各種易燃易爆有機溶劑、堿性液、弱酸性液（PH≥2.0）。
不適合：強酸性液。
4.2. 洗滌（清洗）溫度
常溫～100℃，可調可控。
4.3. 原料及處理
適合：原料經粉碎后呈均勻顆粒狀。
不適合：大塊狀、長桿狀、絲狀。
5.應用領域
化工原料洗滌（清洗）。
塑料顆粒（清洗）。
樹脂清洗。
礦砂清洗。
6.與傳統設備相比的優點
和清洗罐等傳統設備相比，清洗用水（溶劑）量大幅度減少，節約生產成本。
和清洗罐等傳統設備相比，清洗次數僅需1次，無需多次反復清洗。
和清洗罐等傳統設備相比，清洗量越大，操作人員相對越少，優勢越明顯，性價比越高。
和清洗罐等傳統設備相比，使用有機溶劑清洗時，溶劑損耗小，優勢明顯，性價比高。
7.設備構成
7.1. 主體部件
進料排液控制裝置，包括水平及垂直進料器(發明專利），確保各種輕質、重質原料進入洗滌（清洗）管；溢流排液管（發明專利），確保排出洗滌（清洗）液含渣量最少。
洗滌（清洗）裝置，包括多節洗滌（清洗）管、螺旋推進器、攪拌器（發明專利）、連軸桿和套、驅動電機減速機等。
進液漂洗排渣裝置（發明專利），包括提升排渣料藍、進液分布器，在瀝出排渣過程中實現漂洗，保證最大洗滌（清洗）率。
7.2. 配置和控制器件
在線液位、溫度、真空等檢測儀表
變頻器
在線清洗裝置、快開式觀察和清洗手孔
8.材質
材質有sus304、sus316L等選擇，也可根據客戶的要求定做特種材質。

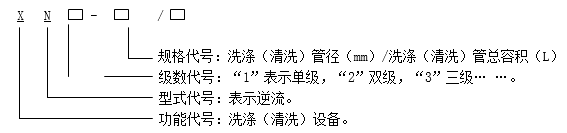

9.型號代號
標記示例：XN2-800/21000型,表示洗滌（清洗）管直徑800mm，總容積21000L的雙級連續逆流洗滌（清洗）機。
10. 型號規格及圖片

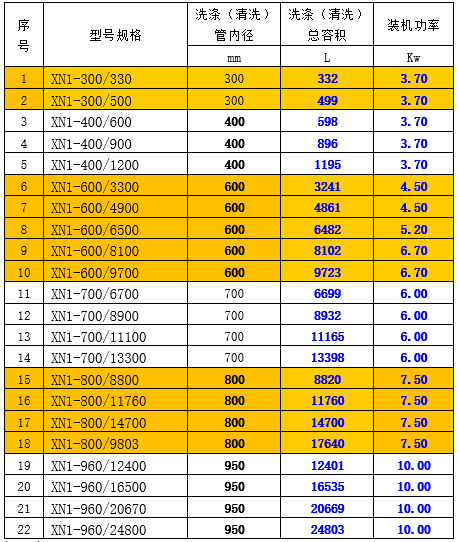

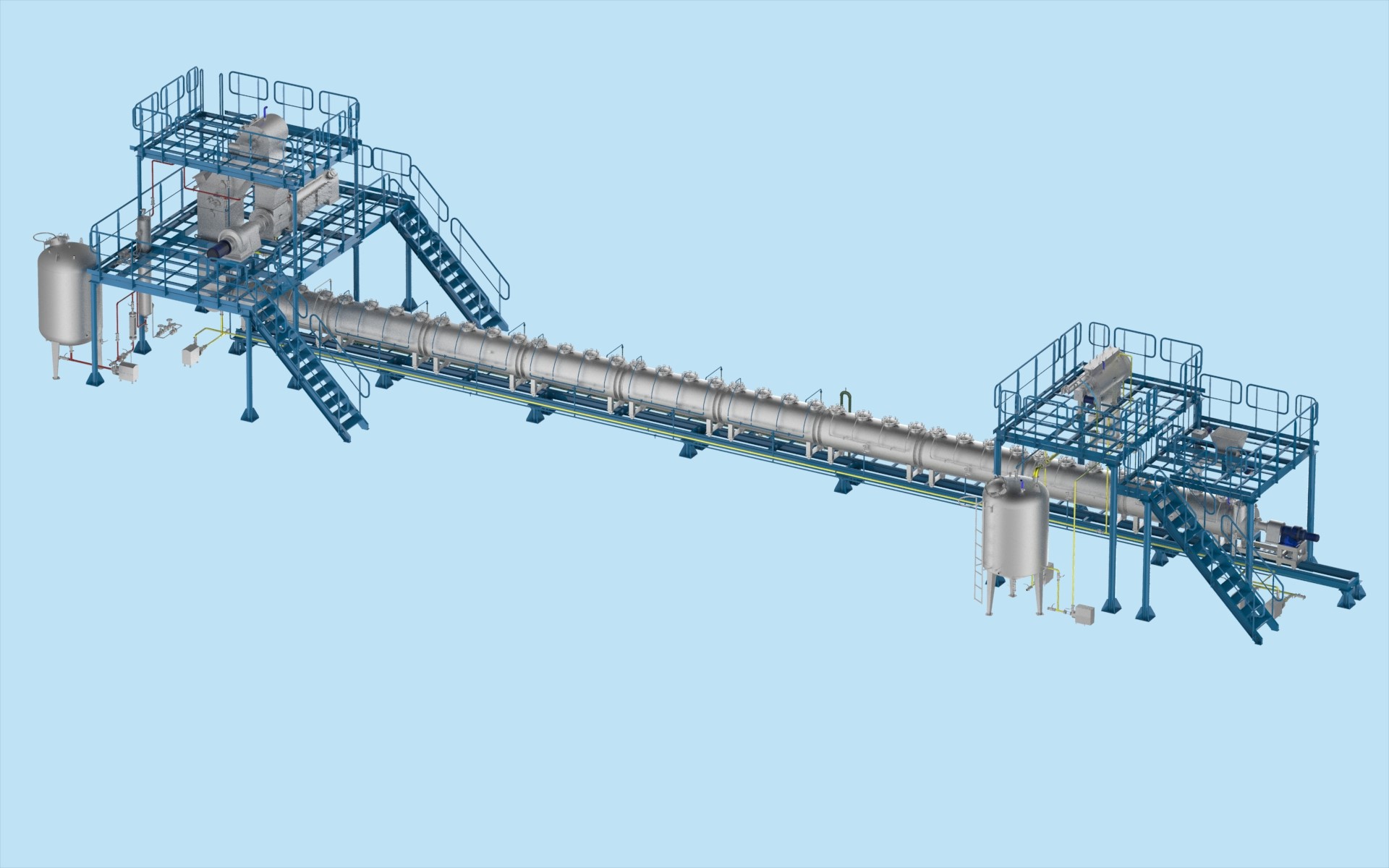

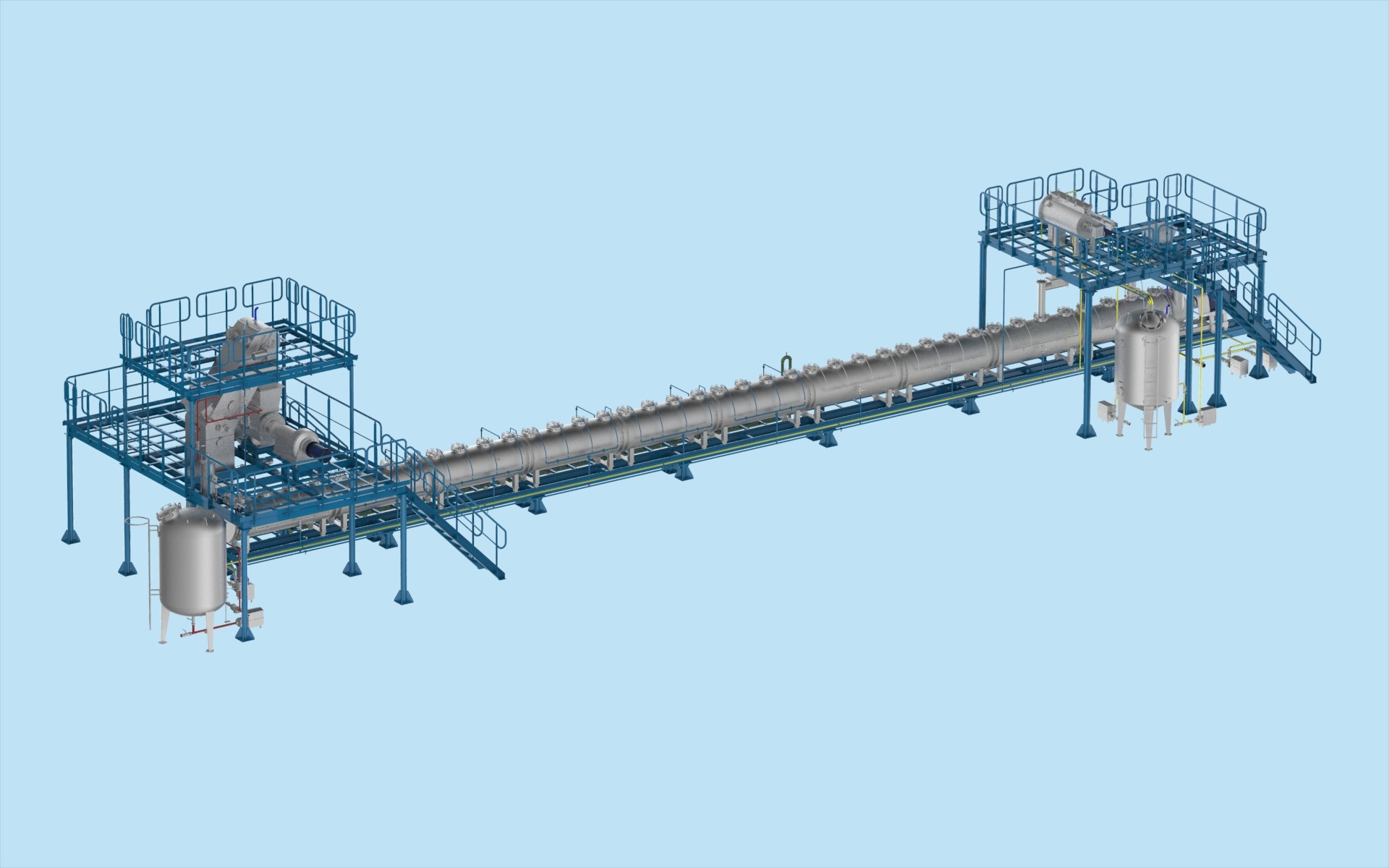

10.1. 單級連續逆流洗滌（清洗）機
型號規格一覽表

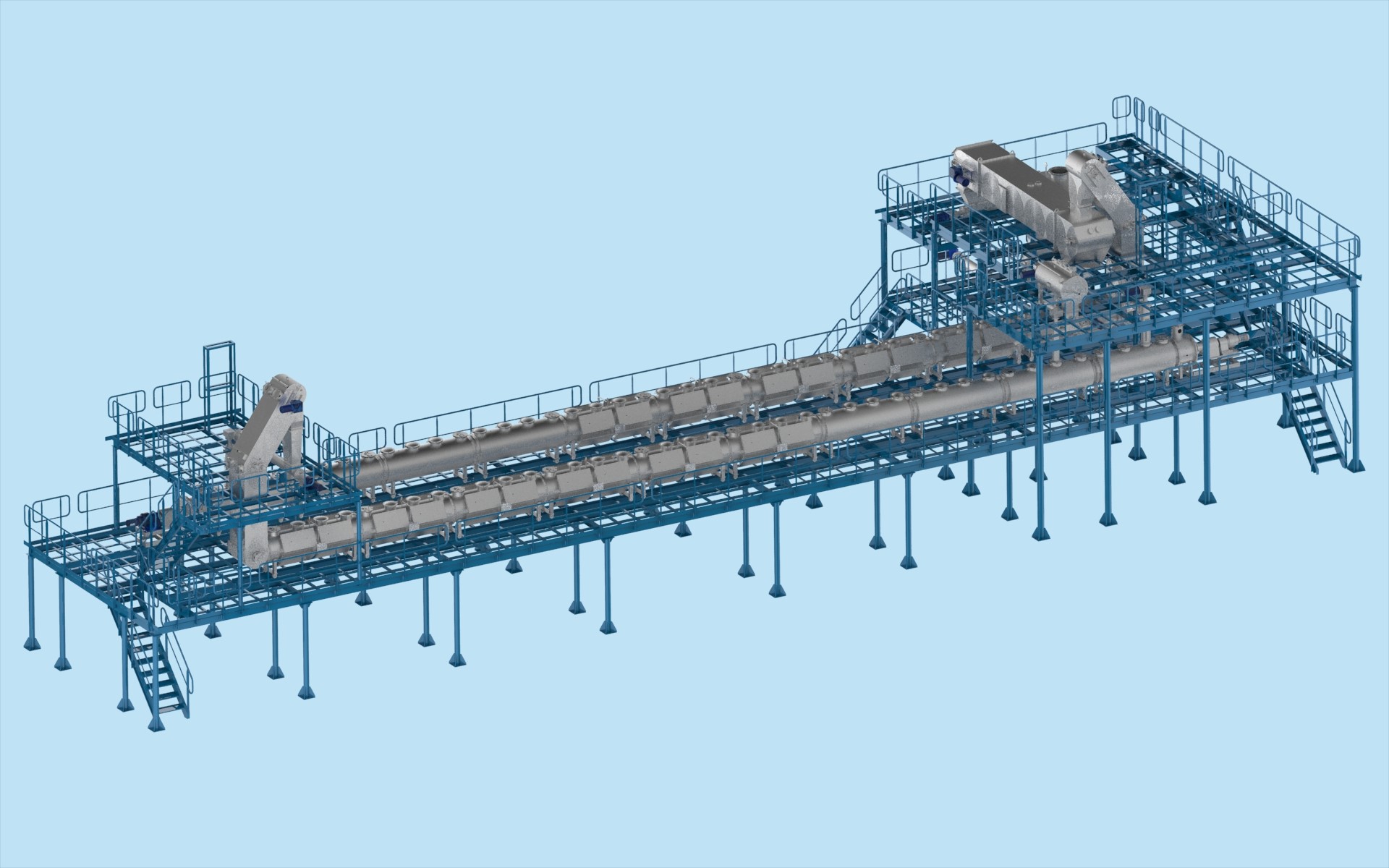

10.2. 雙級連續逆流洗滌（清洗）機
型號規格一覽表
11.典型洗滌（清洗）生產線工程實例：

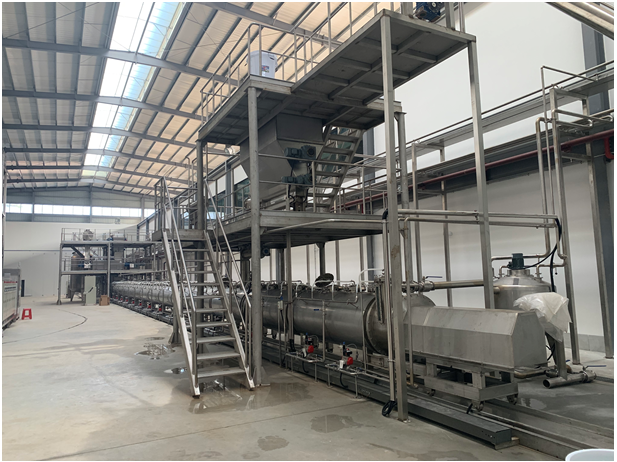

500kg/h聚苯砜連續逆流洗滌生產線----實例照片
