Continuous Counter-flow Ultrasonic Extraction Complete Machinery, as core products, has agglomerated of 15 patents and know-how technologies, such as ultrasonic extraction, dynamic counter-flow extraction, continuous filtration with automatic outlet of cake, low-temperature evaporation concentration, high efficient recovery of organic solvent, specific mechanic seal etc. The machinery realizes continuous production and automatic control under seal condition, and realizing fast extraction production under low and normal temperature through the whole process. It is wildly used for extracting and producing Chinese Traditional Medicine, natural colors, flavors and fragrances, food additives, health products, cosmetics, feed additive, plant pesticides etc from various plants. It is used most suitable for extracting and producing in large scale heat sensitive extracts by organic solvent.
|
| 產品名稱： | 脫色（洗滌結晶）過濾脫溶烘干多功能一體機 |
| 產品編號： |
1.簡介
脫色（洗滌結晶）過濾脫溶烘干多功能一體機是公司核心關鍵設備之一，凝聚公司一項發明專利技術，專用于提取液的脫色，或者結晶體洗滌、脫溶及烘干，整個功能在一個設備中完成，無需轉料，操作簡便，避免浪費，保證安全。
2.用途
脫色、過濾、活性炭脫溶、烘干。
結晶體洗滌、過濾、脫溶、烘干。
3.工作流程及原理
3.1. 脫色處理流程
提取液泵入脫色罐中，同時，活性炭通過加料器和提取液混合一起進入脫色罐中。
在脫色罐中，提取液和活性炭被攪拌器混合，同時，加熱盤加熱提取液。
當達到加熱溫度并保持一定時間后，通過抽濾方式將提取液抽出。
活性炭在真空條件下加熱脫溶，然后再直接汽脫溶，揮發的溶劑進入冷凝器回收。
活性炭脫溶后，再真空烘干，然后通過排料器排出。
3.2. 結晶體處理流程
結晶液進入脫色罐中，結晶體被篩網截留，溶液排出。
加入新鮮溶劑進行洗滌，洗滌液排出。
加熱盤加熱結晶體，將結晶體中殘留的溶劑烘干回收。
然后再直接汽脫溶，揮發的溶劑進入冷凝器回收。
結晶體脫溶后，再真空烘干，然后通過排料器排出。
4.效率和質量指標
過濾精度：5～15um。
脫色烘干后，有機溶劑含量≤500ppm，含水率≤12%。
5.特點和優越的性能
脫色、過濾、活性炭脫溶和烘干等在一個設備中完成，無過程轉移，安全。
結晶、過濾、脫溶、干燥等一個設備中完成，無過程轉移，安全。
配備冷凝器，在加熱及脫色過程中實現熱回流，無溶劑損耗；同時，活性炭（結晶體）殘留有機溶劑在負壓條件下脫溶，再用直接汽脫溶，然后再在負壓條件下烘干，快速無溶劑損失，同時烘干后的活性炭無污染。
過濾精度高于15um，過濾出的液透明澄清。
篩網為不銹鋼材質，確保過濾精度的穩定性。
篩網易于更換。
6.構成
脫色過濾機
活性炭進料器
冷凝器
受液罐
在線液位計
輸液泵
變頻器
在線清洗裝置，快開式觀察和清洗手孔
7.材質
材質有sus304、sus316L等選擇，也可根據客戶的要求定做特種材質。

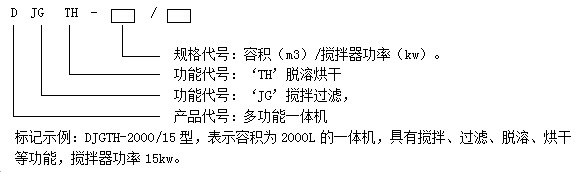

8.型號代號

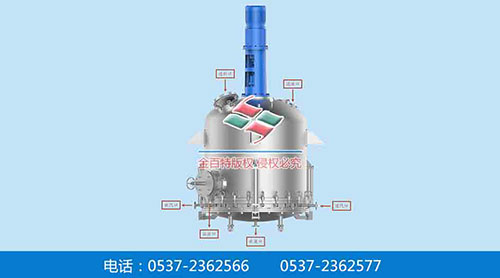

9.型號規格及圖片
型號規格一覽表
10. 材質
材質有sus30408、sus316等選擇，也可根據客戶的要求定做特種材質。

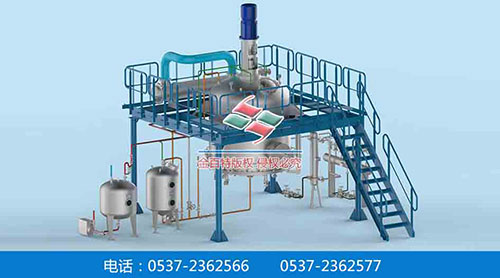

11.脫色過濾脫溶烘干成套裝置三維設計圖片

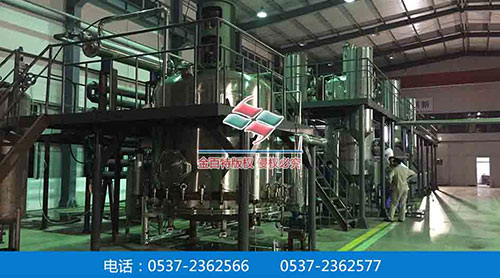

12.典型工程實例：
實例照片
